传统载冷剂主要为盐水、酒精、乙二醇、二氯甲烷等。盐水腐蚀严重，酒精易燃易爆，乙二醇低温粘度大，腐蚀性大，二氯甲烷沸点低，易挥发，低温易冰堵。都不是理想载冷剂。

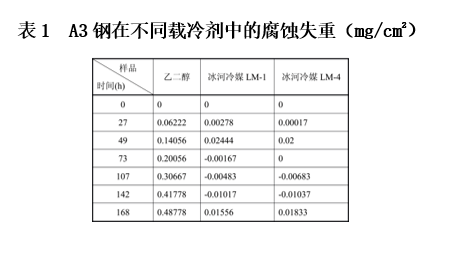

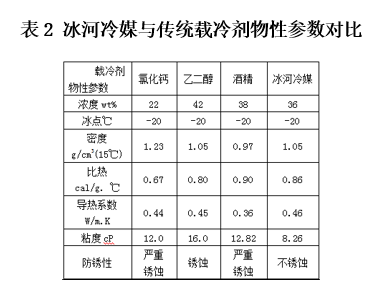

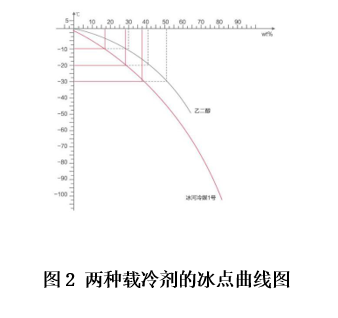

　　新型载冷剂冰河冷媒其特点是用量省（如图2,LM-1冰河冷媒与乙二醇对比。在同一使用温度(-30℃)下LM-1使用浓度为38%，乙二醇浓度为50%。LM-1用量较省）、载冷能力强（见表2氯化钙、乙二醇、酒精、冰河冷媒在同一冰点下冰河冷媒导热系数较高、粘度较小）、防锈性能突出（表1为中科院金属研究所权威检测，A3钢在25%乙二醇、LM-1、LM-4溶液中腐蚀168h后的重量变化。A3钢在25%乙二醇锈蚀严重，在LM-1、LM-4溶液中几乎无变化）、无毒（较环保）、无闪点（不燃、不爆）、温域宽解决了传统载冷剂存在的问题，使设备使用寿命至15年以上。相关物性参数对比见图2、表1、表2。

LM－4型冰河冷媒产品特点及性能

　　LM-4型冰河冷媒由水溶性二元醇改性加入缓蚀剂、防霉剂、水稳定剂等精制而成，外观为浅色液体。安全低毒、无异味、不易燃、不挥发、防锈性能优良。20℃时，密度为1.105g/cm?，比热为0.598cal/g·℃，粘度为12.5mPa·s(CP)，热导率为0.26W/m·k。沸点高于150℃，冰点低于-50℃，原液闪点为120℃（水溶液无闪点、不可燃）。

　　冰河冷媒产自辽宁光达化工有限公司，该司成立于1994年，是一家专业生产载冷剂的国家级高新技术企业。占地面积28000m2。公司现有员工150人，其中具有大专以上的科技人员有44人。冰河冷媒实验室是辽宁省重点液态传热介质工程实验室，研发中心是辽宁省级企业技术中心。公司与香港科技大学、大连理工大学、天津商业大学、兰州理工大学等有长期稳定的合作。目前取得了15项专利。拥有医药、化工、食品、冷冻冷藏等领域2000多家长期合作伙伴。
